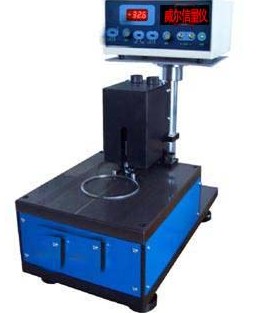

活塞環梯形環高測量儀用于測量梯形活塞環的環高，采用高精密合金柱定位裝置和標準水平前后移動找最高點確定測量位置，用塊規做標準件，定出測量基準尺寸，采用數顯電感電箱顯示被測工件與標準件之間的真實誤差值。操作簡單、方便，測量效率高。適用于在線測量和計量部門。
①適用測量范圍
活塞環直徑：Φ30mm-Φ280mm
活塞環環高：1mm-6.5mm
⑤ 技術指標
分辨率：0.1um
示值范圍：-199.9 um—+199.9 um；     -1999 um—+1999 um
重復精度：0.8um/10次
調零范圍：大于±30um
⑥ 工作條件
電源要求：AC220V
工作溫度：-10℃-50℃
⑦ 儀器配置：
示值儀器：SMX-D1數顯電感電箱
傳感器：電感式位移傳感器
校準標準件：塊規
工作臺：帶筋面高精度工作臺
測頭材料：硬質合金
測點半徑：R1.5mm
