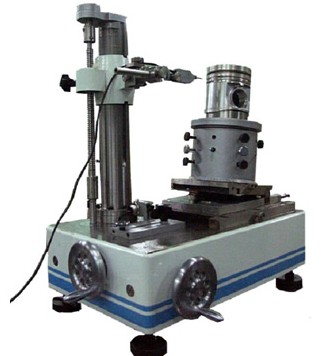

活塞環槽綜合測量儀是測量活塞梯形環槽和矩形環槽的綜合測量儀器，具有調整方便、可靠、精度高、穩定性好和測量準確等特點，下面加以詳細介紹：

1.測量參數技術指標：


類型	項目	分辨率	重復性	再現性	線性
環 矩 槽 形	上、下側面直線度（μm）	0.1	0.6	0.6	1％
	上、下側面傾斜度（μm）	0.1	3.0	3.0
	上、下側面平行度（μm）	0.1	3.0	3.0
	環槽與軸線垂直度（μm）	0.1	5.0	5.0
梯 形 環 槽	上、下側面直線度（μm）	0.1	0.6	0.6	1%
	上、下側面角度	1.0秒	1.0分	1.5分
	上、下側面波紋度（μm）	0.1	5.0	5.0
	環槽與軸線垂直度（μm）	0.1	4.0	6.0

2.測量原理：
    活塞環槽測量采用趾口胎定位，主要測量機構分為左右平移旋轉部分和上下移動部分；通過左右平移檢測傳感器上下變化量，計算出各個被測參數值。
    左右平移旋轉機構主要有精密工作臺、精密密珠軸系、正弦規、精密平面導軌、高精度光柵、絲杠和手輪，趾口胎定位于精密工作臺上，工作臺固定在可調整偏擺和平移精密軸系上，精密軸系放置在正弦規上，正弦規位于精密平面導軌上，平面導軌下接高精度光柵，同時平面導軌連接絲杠，絲杠通過手輪帶動整個測量系統左右平移。所用平移旋轉機構搭起來后，左右移動精度<0.8μm / 10mm（工作臺面上放置平晶后在平晶上任意10mm）,旋轉精度為軸系圓度<2.0μm，主軸端面跳動<2.5μm。精密軸系上有調整左右平移和前后平移的旋鈕各2個（90度均布），調整左右偏擺和前后偏擺的旋鈕各2個（90度均布），主軸鎖緊旋鈕四個（90度均布），轉動桿四個（90度均布）。
    上下移動部分主要有旁向傳感器、精密立柱、手輪、絲杠和調整機構，旁向傳感器固定在調整機構上（可對傳感器位置進行粗調和精調），調整機構可隨手輪絲杠在精密立柱上上下移動，傳感器和光柵的分辨率為0.1μm。
    測量矩形環槽時，將活塞放置在趾口胎上，通過調整機構，將傳感器放置在活塞環槽中間位置，轉動精密軸系，調整平移和偏擺，通過檢視傳感器示值變化，調整三點數值一致，這樣，就可保證活塞平放，測量軸線與活塞軸線同軸，確保測量數據的準確性。
    測量梯形環槽時，將正弦規支起規定角度（正弦規支起角度經過精密計量，與被測梯形槽角度一致），通過調整機構，將傳感器放置在活塞環槽中間位置，轉動精密軸系，調整平移和偏擺，通過檢視傳感器示值變化，調整三點數值一致，這樣，就可保證活塞梯形槽轉動時處于平放狀態，測量軸線與活塞軸線同軸，確保測量數據的準確性。
    各個參數的具體調整和測量方法有一些差異，都可以通過調整機構調整滿足要求。
    測量結果用工業控制計算機顯示，電腦在測量時采集數據，計算結果并繪制圖形，保存測量結果，并具有數據的統計分析功能，直線度采用最小二乘法評定，利用評定結果計算出梯形環槽角度值，與兩點法算角度比較，更科學和接近實際。

3.其它要求：電源為AC220V，工作環境溫度為0℃～60℃。
